轨道交通?；と鄱掀鞴丶兀?/strong>
直流熔断器技术、高压直流灭弧技术、直流灭弧复合材料、熔断器的I2t及电弧电压小、熔断器系统抗震动保障技术、熔断器系统抗老化保障技术（老化类型包含：机械、热、化学、晶相结构等）、熔断器温升低、智能自动化、智能制造。
应用领域：第三轨、辅助变流、受电弓、配电、照明、仪表及控制柜、空调系统（HVAC）
常见电压：750Vdc/850Vdc/1000Vdc/1200Vdc/1500Vdc/2000Vdc/2400Vdc/4000Vdc
标准：IEC60269
常见形状: 欧式方体、法式圆管、美式圆管
常用连接方式：美式触头、法式触头、平端触头、DIN 436 20、DIN 43 653
欧式方体尺寸对照表：
| SIZE | CTS10 | CTS1a | CTS1 | CTS2 | CTS20 | CTS3 | CTS4 |
Max cross-section 管体最大横截面（mm） | 41 x 39 | 45 x 45 | 53 x 53 | 61 x 61 | 65 x 65 | 76 x 76 | 105 x 105 |
常用型号请参考以下表格：
轨道交通的特
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |

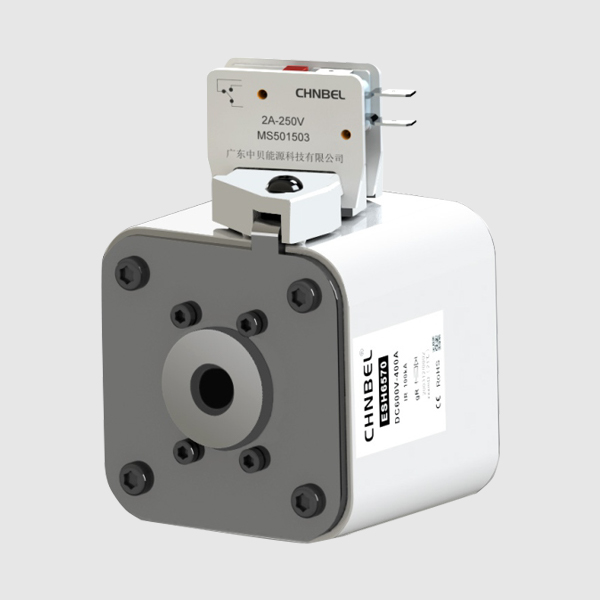

| ESH6569~6572 | 73.5 x 73.5 | 75 | / | / | 315~500A | 600Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |

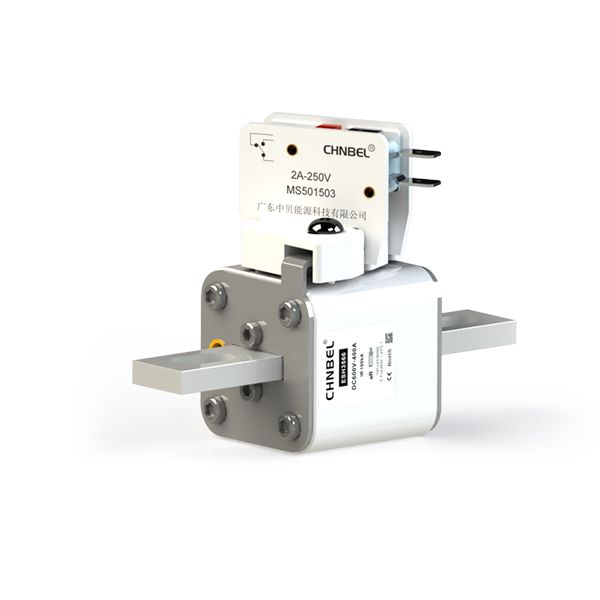

| ESH3559~3570 | 43 x 43 | 109 | 78.5 | M10 | 100~630A | 600Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |

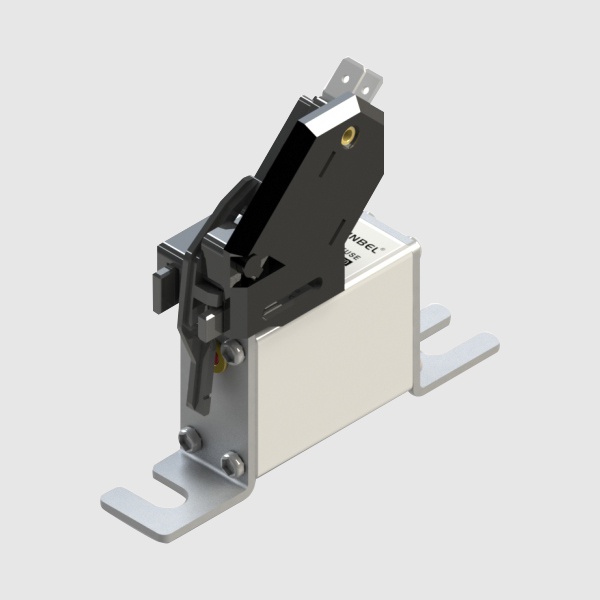

| ESH1107~1114 | 20.5 x 38.6 | 99 | 77 | M8 | 50-200A | 750Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |
| DgRFTF-750 | 61 x 61 | 129 | N/A | N/A | 250-400A | 750Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |
| ESH5475~5480 | 59.2 x 59.2 | 173 | 130 | M14 | 400~700A | 1000Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |

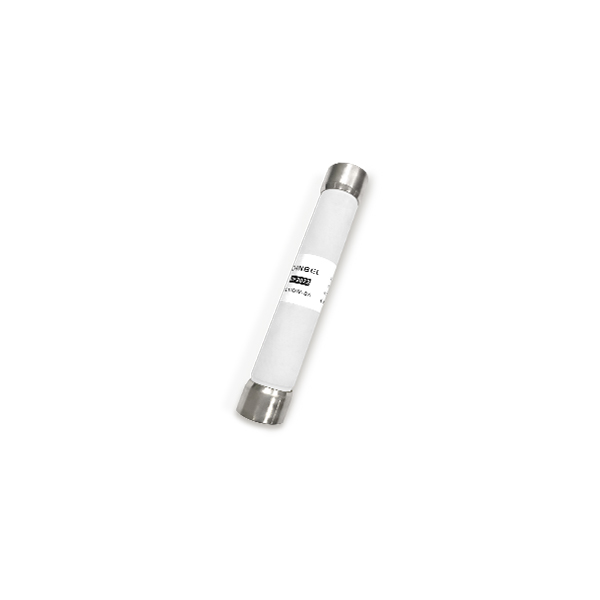

| CF2021~2029 | ?20.4 | 127.2 | N/A | N/A | 2-30A | 1000Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |
| ESH6547~6553 | 74 x 74 | 127 | N/A | N/A | 450-800A | 1000Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |

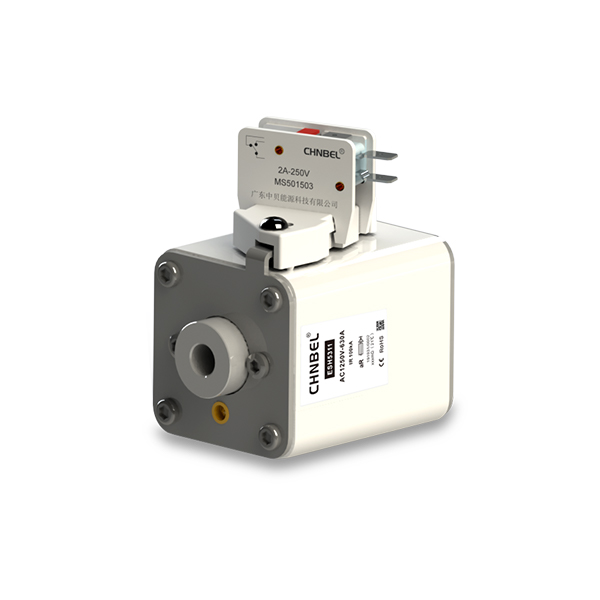

| ESH5303~5311 | 59.2 x 59.2 | 80 | N/A | N/A | 250-630A | 1250Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |
| ESH5319~5323 | 59.2 x 59.2 | 80 | N/A | N/A | 500-800A | 1250Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |
| CF2012~2013 | ?20.4 | 127.2 | N/A | N/A | 16-20A | 1500Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |

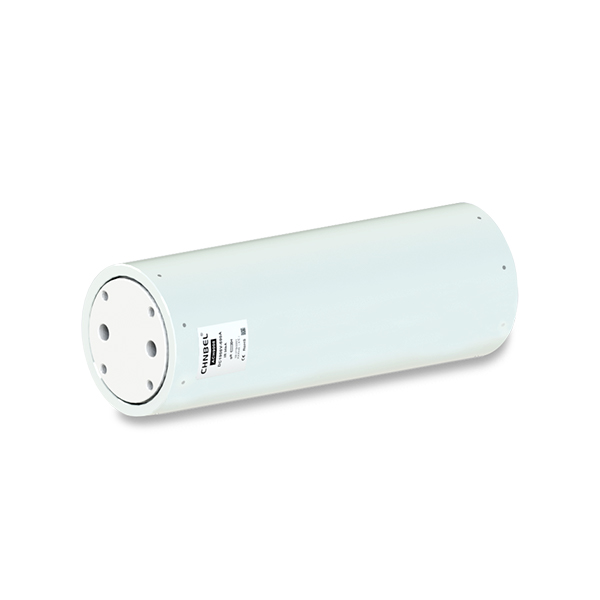

| ACH9006~9008 | ?91Max | 254 | N/A | N/A | 400-600A | 1900Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |
| ESH9040~9051 | 39 x 39 | 162 | 135 | M8 | 20-215A | 1200Vdc |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |
| ESH7069~7079 | 103 x 103 | 105 | / | / | 1000-2500A | 1000Vdc/1250Vac |
| 型号 TYPE | 外径/横截面积(mm) | 总长(mm) | 中心距(mm) | 螺钉 | 电流 RATED CURRENT | 电压 RATED VOLTAGE |

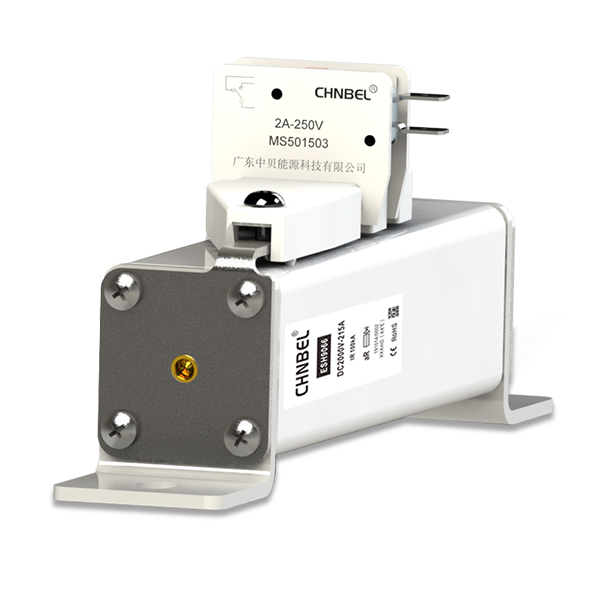

| ESH9062~9066 | 39 x 39 | 222 | 195 | M8 | 100-215A | 2000Vdc |
轨道交通?；と鄱掀鞴丶兀?/strong>
直流熔断器技术、高压直流灭弧技术、直流灭弧复合材料、熔断器的I2t及电弧电压小、熔断器系统抗震动保障技术、熔断器系统抗老化保障技术（老化类型包含：机械、热、化学、晶相结构等）、熔断器温升低、智能自动化、智能制造。
应用领域：第三轨、辅助变流、受电弓、配电、照明、仪表及控制柜、空调系统（HVAC）
常见电压：750Vdc/850Vdc/1000Vdc/1200Vdc/1500Vdc/2000Vdc/2400Vdc/4000Vdc
标准：IEC60269
常见形状: 欧式方体、法式圆管、美式圆管
常用连接方式：美式触头、法式触头、平端触头、DIN 436 20、DIN 43 653
欧式方体尺寸对照表：
| SIZE | CTS10 | CTS1a | CTS1 | CTS2 | CTS20 | CTS3 | CTS4 |
Max cross-section 管体最大横截面（mm） | 41 x 39 | 45 x 45 | 53 x 53 | 61 x 61 | 65 x 65 | 76 x 76 | 105 x 105 |
常用型号请参考以下表格：
轨道交通的特
